古いNationalのエアコンのために、ESP32を使ったスマートリモコンをDIYしました。知られていない赤外線パターンだったので解析しました。また電源ボタンがトグル方式なので、近接センサでフラップの開閉を検出し、電源状態を取得しました。
古いエアコンのリモコン
National (今のパナソニック) の古いエアコンを、HomeKitからコントロールすることを考えました。古いのでエアコン自体を買い替えたほうが良いくらいなのですが、問題なく動作しているので活かしたいです。こんなリモコンです。
リモコンの裏側には、A75C219という型番がありました。古いので、いろいろ特殊です。ボタンは少ないですが、蓋が開けられるようになっていて、タイマー機能もあります。
電源がトグル動作
このリモコンをスマート化する際の1番の問題は、電源ボタンがトグル動作なことです。運転/停止ボタンが共通で、これを押すと交互にOnとOffになります。赤外線信号を解析したところ、OnとOffで信号内容は同じでした。同じ信号が送られて、その都度エアコンがOn/Offに切り替わります。なのでスマートリモコンをDIYする際には、プログラムの内部で現在の状態を保持しておき、例えばOnにする操作が続けて要求されたら、2回目以降は無視するような処理が必要です。
温度・風設定
Onの時も、Offの時も、どちらであっても、温度・風量・風向・運転モードの変更は可能です。Offの時にも、温度、風の設定は変更できて、次に電源ボタンを押した時に、その状態で動作します。
温度や風の設定方法自体は、今のエアコンと変わりません。風量切り替えボタンを押すと、自動、微風、弱風、強風と切り替わります。風向切り替えを押すと、フラップが1段階ずつ角度変化します。風向自動を押すと、フラップがスウィングします。
Natureを試すも無理
今のエアコンのリモコンと比べると、電源操作がトグルで特殊です。市販のスマートリモコンが使えるのか試してみました。国内向けエアコンを手厚くサポートしていることで定評のあるNature Remoで、このリモコンの登録を試みました。登録モードでリモコン信号を読み込ませると、パナソニックのエアコンであることは判定されました。しかし、On信号は効かず、Off信号にのみ反応し、その際にエアコンのOn/Offがトグルします。流石に古すぎて対応していないようです。
ということでこのリモコンのスマート化には、DIYが必須のようです。
赤外線信号パターンの解析
DIYにあたって、リモコンの赤外線信号パターンを解析しました。使ったツールは、以下でDIYしたESP32です。MQTT経由でコマンドを流すと、指定した秒数、赤外線を検出して、結果をMQTTメッセージで流してくれます。
これを使って、冷房、27度、風量自動、風向指定無しの設定で、On/Offボタンを押しました。得られたパターンは以下です。数値はマイクロ秒で、赤外線On/Offの長さを表してます。この例は、最初に3,400μs Onになり、次に3,600μs Off, 860μs On, 890μs Offというデータです。
[3400, 3600, 860, 890, 860, 890, 860, 2600, 860, 2600, 860, 2600, 860, 2600, 860, 2600, 860, 2600, 860, 890, 860, 890, 860, 2600, 860, 2600, 860, 2600, 860, 2600, 860, 2600, 860, 2600, 860, 890, 860, 2600, 860, 890, 860, 900, 860, 890, 860, 890, 860, 900, 860, 890, 860, 890, 860, 2600, 860, 890, 860, 890, 860, 900, 860, 890, 860, 890, 860, 890, 3400, 3600, 860, 890, 860, 900, 860, 2600, 860, 2600, 860, 2600, 860, 2600, 860, 2600, 860, 2600, 860, 890, 860, 890, 860, 2600, 860, 2600, 860, 2600, 860, 2600, 860, 2600, 860, 2600, 860, 900, 860, 2600, 860, 900, 850, 900, 860, 900, 850, 900, 860, 890, 860, 890, 860, 900, 860, 2600, 860, 900, 850, 900, 850, 900, 860, 900, 850, 900, 850, 900, 3400, 3600, 860, 14000, 3400, 3600, 850, 900, 850, 900, 850, 900, 850, 900, 860, 900, 850, 900, 850, 900, 860, 890, 860, 900, 860, 890, 860, 890, 860, 900, 860, 890, 860, 890, 860, 900, 860, 890, 860, 890, 860, 2600, 860, 2600, 860, 890, 860, 2600, 860, 2600, 860, 890, 860, 900, 860, 890, 860, 2600, 860, 2600, 860, 890, 860, 2600, 860, 2600, 860, 890, 860, 890, 3400, 3600, 860, 890, 860, 890, 860, 900, 860, 890, 850, 900, 860, 900, 850, 900, 860, 890, 860, 890, 860, 900, 860, 890, 860, 890, 850, 900, 850, 900, 860, 890, 860, 900, 850, 900, 860, 2600, 860, 2600, 860, 890, 860, 2600, 860, 2600, 860, 890, 860, 890, 850, 900, 850, 2600, 860, 2600, 860, 890, 860, 2600, 860, 2600, 860, 900, 860, 890, 3400, 3600, 860]
これをグラフにすると以下になります。横軸が時間で、縦軸が赤外線のOn/Offです。1が赤外線Onで、0がOffを表します。
中央に14msの休止を挟んで、前後にパターンがあります。前後どちらも、同じ内容を2回繰り返しています。一番短いパルスは860~890μsです。これをTとすると、赤外線がT秒OnでT秒Offの組と、T秒Onで3xT秒Offの組で、0, 1を表しているようです。前者を、{T, T}、後者を{T, 3T}と表すことにします。開始パターン、データの区切り、終了パターンが、{4T, 4T}になってます。前後のパターンの間に、{T, 16T}のパターンが挟まれてます。
他の業界標準の赤外線パターンと比較すると、開始パターンは、NECフォーマット、AEHAフォーマット、SONYフォーマットのいずれでも無いです。リモコンの型番でネットを検索しても、古すぎるのか、パターンを解析した情報は見つかりませんでした。
デコードする
{T, T}の組を0、{T, 3T}の組を1とし、LSBから送信されていると仮定して、デコードを試みます。その結果、
0xfc 0xfc 0x02 0x02 0xfc 0xfc 0x02 0x02 0x00 0x00 0x36 0x36 0x00 0x00 0x36 0x36
という情報が送出されていることがわかります。全部で4バイトの情報が、それぞれ4回繰り返されているようです。別のパターンを試してみます。今度は、暖房、22度、風量自動、風向設定なしパターンです。
0xf7 0xf7 0x04 0x04 0xf7 0xf7 0x04 0x04 0x00 0x00 0x36 0x36 0x00 0x00 0x36 0x36
ということで、送信されているデータは4バイトで、それが{a,b,c,d}だった場合に、{a,a,b,b,a,a,b,b, 休止, c,c,d,d,c,c,d,d}というように繰り返されていることがわかりました。以下では、この{a,b,c,d}のデータを解析していきます。
データを解析する
運転モード、設定温度、風量、風向設定などを変えて、赤外線信号パターンを観察し、{a,b,c,d}に相当する4バイトのデータを解析しました。HomeKitで使うことを前提に、調査する項目を絞り、タイマー関係は調べてありません。結果、この4バイトデータは、以下であることがわかりました。
| Byte |
MSB <—> LSB |
|||||||
|---|---|---|---|---|---|---|---|---|
| 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 | |
| 0 |
風量 (0xF:自動 0x6:強風 0x4:弱風 0x2:微風) |
設定温度（設定温度 – 15) |
||||||
| 1 |
0x00 |
電源維持* |
2:冷房, 3:ドライ, 4:暖房, 6:自動 |
|||||
| 2 |
風向自動(swing)は0x04, 風向を自動にしない場合は0x00 |
|||||||
| 3 |
0x36 (多分タイマー関係, デフォルトは0x36) |
|||||||
| 電源維持* 0：On/Offがトグルする 1：温度や風量風向の設定を変えるだけでOn/Offしない | ||||||||
2バイト目( Byte 1 )のLSBから4ビット目の、「電源維持」と名付けたビットが特色的です。「電源維持」ビットが0の場合は、電源がOn/Offとトグルします。リモコンの「電源ボタン」を押した時に0になります。一方「電源維持」ビットが1の場合は、電源はトグルしません。温度や風量を変更するボタンを押した場合に1になります。ビットが1の場合は、エアコンの電源状態は変化せず、温度や風の設定だけが変化します。
特殊な赤外パターン
「おやすみ」「風向自動」「風向切り替え」のボタンについては、上記の表とは全く関係のない、特別な赤外線パターンになってました。
- 「おやすみ」0x01011010 を3回繰り返す
- 「風向自動」0x80803030 を5回繰り返す
- 「風向切り替え」0x02023030 を4回繰り返す
0x02023030 を4回繰り返す「風向切り替え」の赤外線パターンを以下に示します。
「おやすみ」機能は、HomeKitにはありませんので、DIYするスマートリモコン機能には含めないことにします。
「風向自動」はフラップがswingします。一方で「風向切り替え」はswing状態ならばswingを停止します。また引き続き「風向切り替え」を押すことで、風向を8段階に切り替えられます。そこで、「風向自動」はHomeKitのswing開始（首振り開始）に、「風向切り替え」はswing停止に割り当てることにしました。HomeKitから8段階の風向切り替えを行うUIはありませんが、swingを停止するタイミングで風向を決められます。
ESP32でハードウェアを作る
ESP32に赤外線LEDを接続してハードウェアを作成します。以下の記事で作ったプリント基板が、まだまだ余っているので、これを使ってハードウェアを作りました。
よく見たら今回使用したESP32のシールドが凹んでました。AliExpressからの梱包が悪くて、複数購入した他のESP32のピンが当たって、凹んだようです。でもちゃんと動作してます。（追記：その後、WiFiの接続が不安定なためか、MQTTメッセージの応答が悪かったり、ESP32が再起動する現象に気づきました。シールドが凹んでいない、別のESP32に交換したら問題は解消しました。2024/07/29）
赤外線LEDを3個直列接続し、これをドライブするためにFET 2N7000を取り付けて、ESP32のデジタルピンに接続しました。温度測定のために、温度、湿度センサーDHT20も取り付けました。赤外線受信ユニットIRM0101は、今回は組み込みませんでした。その部分が空いてます。
電源トグル対策
先に述べたように、このリモコンの最大の問題は、電源ボタンがトグルな点です。電源ボタンを押すと、On/Offが切り替わりますが、実際の電源状態がOnなのかOffなのかリモコン側にはわかりません。OnとOffの信号が異なるリモコン方式ならば、赤外線送出直後のOn/Off状態を把握できます。しかしトグル動作するリモコンでは、On/Off状態が逆になっていても、システム側からそれを知ることができません。
そこで、エアコンのOn/Off状態を検出して、HomeKitの状態に反映する方法を考えました。エアコンの運転表示LEDを電気的に読み込むとか、消費電力を測定するとか、JEM-A端子があればそれを利用する（今回の機種にはありません）など方法は色々考えられます。今回はフラップの開閉を磁気接触センサーで検出することにしました。フラップに磁石を取り付けて、開閉を検出します。エレガントさの無い力技ですが、設置は簡単です。
使用したZigbee式接触センサーは、こちらで紹介したものです。
これをRaspberry Piで動作するZigbee2MQTTにペアリングしています。磁石の接触状態は、JSON形式でMQTTメッセージに流れるので、これをESP32で読み取ります。
接触センサのJSON方式MQTTメッセージを受け取る手順の詳細はこちらをご覧ください。
On/Off信号が独立しているリモコンでも、スマートホームシステムとは独立した物理リモコンで操作してしまうと、システムが把握している状態から乖離してしまう問題があります。この場合も、フラップ開閉を検出する接触センサで改善できると思います。
なお、接触センサーとして、ボタン電池使用の小型のZigbeeセンサーも検討しました。ただ、フラップと本体が同一平面になくて、接触時の磁気が弱いようで、小型センサーでは検出に失敗することがありました。大きくて少し目障りではありますが、大型のセンサーが適しているようです。
全体構成
全体の構成を以下に示します。
接触センサは、Zigbee経由でZigbee2MQTTにペアリングされ、そのMQTTメッセージをESP32が読み取ります。ESP32は、MQTT経由でHomebridgeともメッセージ交換し、エアコンアクセサリの機能を実現します。
ESP32をプログラムする

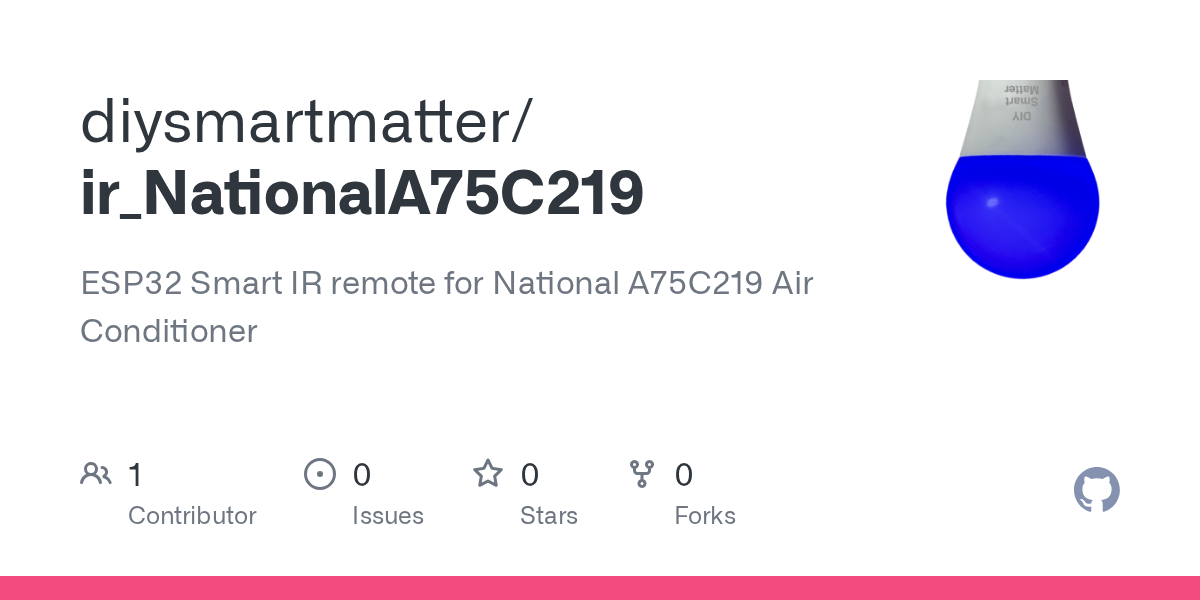

ESP32のために作成したプログラムを、以下で公開しておきます。
プログラムの冒頭では、以下のヘッダファイルをインクルードしています。
- ArduinoOTA.h OTAを実現する
- ArduinoJson.h 接触センサからのJSONデータの読み取り
- ir_National.h リモコンクラス（後述。この中でIRremoteESP8266を読込み）
- DHT20.h 温度センサーのライブラリ
- EspMQTTClient.h MQTTを使う
それぞれのライブラリは、以前の記事で紹介しました。詳しくはリンク先をご覧ください。
IRremoteESP8266を利用
今回も、こちらなどで使用した
IRremoteESP8266というライブラリを使いました。ESP8266 / ESP32用の赤外線リモコンライブラリです。
このライブラリでは、各社エアコンの赤外線パターンをサポートしたクラスが多数提供されています。Nationalのリモコンが古くてクラスがありませんので、エアコンクラスは、次節で示すように自作しました。ただこのライブラリの基本的なクラスである、IRsendクラスだけを使わせてもらいました。このクラスで使用した主なメソッドは、sendGeneric()とsendRaw()です。sendGeneric()は、バイト列を赤外線信号として送出するメソッドです。ビット順は、LSBからです。ビット1と0を表す赤外線On/Off時間を設定します。また、バイト列の前後に、ヘッダーとフッターという識別パターンが付いています。これらが不要な場合は、それぞれの時間を0にすれば良いです。
void sendGeneric(
const uint16_t headermark, //ヘッダーの赤外On時間
const uint32_t headerspace, //ヘッダーの赤外Off時間
const uint16_t onemark, //データ1の赤外Off時間
const uint32_t onespace, //データ1の赤外On時間
const uint16_t zeromark, //データ0の赤外On時間
const uint32_t zerospace,//データ0の赤外Off時間
const uint16_t footermark, //フッターの赤外On時間
const uint32_t gap, //フッターの赤外Off時間
const uint8_t *dataptr, const uint16_t nbytes, //送出するバイト列へのポインター
const uint16_t frequency, const bool MSBfirst, //赤外線変調周波数。通常は38000 (38kHz)
const uint16_t repeat, //全体をn+1回繰り返す。繰り返さなければ0
const uint8_t dutycycle //デューティ比,通常は50
);また、データの区切りなどで送出する特別なパターンは、sendRaw()メソッドを使って、On/Off時間（μs単位）の生データで指定します。
void sendRaw(
const uint16_t buf[], //On/Off時間をμsで表す配列
const uint16_t len, //その長さ
const uint16_t hz. //赤外線変調周波数。通常は38000 (38kHz)
);この2つのメソッドを呼ぶだけで、適切な赤外線信号を送出できるので、プログラミングはと楽でした。
リモコンクラスの概要
このNationalのリモコンの動作を表すクラスとして、IRNationalという名前のクラスを作ることにしました。用意したメソッドの一部を以下に示します。内部で、エアコンのOn/Off状態を保持していて、on, offメソッドで指定した電源状態になるように、前述の「電源維持」ビットを設定します。
void send(void); //赤外線を送出. 電源維持ビットが0ならば電源状態を反転する
void begin(void); //初期化
void toggleOnOff(void); //エアコンをOnまたはOffする。トグルで動作する
bool updateState(const bool newState); //電源状態を設定する。変化があった場合はtrueが返る
void setTemp(const uint8_t temp); //温度を設定
uint8_t getTemp(void); //温度を取得
void setFan(const uint8_t fan); //風速を設定
void setMode(const uint8_t mode); //運転モードを設定
void setSwing(const bool enabled); //swing on/offのための赤外線を出す
char* toChars(void); //リモコン用の4バイトデータを文字列化（デバッグ用）MQTTメッセージ対応プログラム
メインのプログラム、IR_airconMQTT_n.inoでは、2つのMQTTトピックス、
mqttthing/irNational/set/# zigbee2mqtt/NationalFlap
をサブスクライブしてます。mqttthingトピックスは、HomeKitのmqttthingプラグインがパブリッシュするエアコン制御の情報です。一方で、zegbee2mqttトピックスは、エアコンのフラップに取り付けた接触センサーの情報です。
HomeKitからのメッセージ
HomeKitからのMQTTメッセージに従って、ESP32は赤外線信号を使ってエアコンを設定します。
エアコン制御のためにHomeKitから送られるメッセージは、6種類です。このメッセージを受け取った時に、onMessageReceivedH()関数が呼ばれます。onMessageReceivedH()関数の中では、
- mqttthing/irNational/set/Active : HomeKitがpub. A/CをOn/Offする
- mqttthing/irNational/set/TargetHeaterCoolerState : HomeKitがpub. 冷房暖房切替
- mqttthing/irNational/set/CoolingThresholdTemperature : HomeKitがpub. 冷房温度
- mqttthing/irNational/set/HeatingThresholdTemperature : HomeKitがpub. 暖房温度
- mqttthing/irNational/set/RotationSpeed : HomeKitがpub. 風速
- mqttthing/irNational/set/SwingMode : HomeKitがpub. 風向
のようにメッセージに対応します。onMessageReceivedH()関数のプログラムを以下に示します。ここでnationalはグローバル変数で、IRNationalクラスのインスタンスです。また、_CoolingThresholdTemperatureと_HeatingThresholdTemperatureもグローバル宣言されたuint_8型変数で、それぞれ冷房用、暖房用の設定温度です。
void onMessageReceivedH(const String& topic, const String& message) {
String command = topic.substring(topic.lastIndexOf("/") + 1);
if (command.equals("Active")) {
bool newState=false; //default for JIC
if(message.equalsIgnoreCase("true")) newState=true;
if(message.equalsIgnoreCase("false")) newState=false;
//if On/Off state is updated, toggle the AC power
if(national.updateState(newState)) national.toggleOnOff();
}else if(command.equals("TargetHeaterCoolerState")){
if(message.equalsIgnoreCase("COOL")) {
national.setTemp(_CoolingThresholdTemperature);//each mode has specific temp
national.setMode(kNationalCool);
}
if(message.equalsIgnoreCase("HEAT")) {
national.setTemp(_HeatingThresholdTemperature);//each mode has specific temp
national.setMode(kNationalHeat);
}
}else if(command.equals("CoolingThresholdTemperature")){
national.setTemp(message.toInt());
_CoolingThresholdTemperature=national.getTemp(); //may be capped
national.send();
}else if(command.equals("HeatingThresholdTemperature")){
national.setTemp(message.toInt());
_HeatingThresholdTemperature=national.getTemp(); //may be capped
national.send();
}else if(command.equals("RotationSpeed")){
int speed = message.toInt();
if (speed < 25) national.setFan(kNationalFanAuto); //auto
else if(speed < 50) national.setFan(kNationalFan1); //level-1
else if(speed < 75) national.setFan(kNationalFan2); //level-2
else national.setFan(kNationalFan3); //level-3
}else if(command.equals("SwingMode")){
if(message.equalsIgnoreCase("DISABLED")) national.setSwing(false);
if(message.equalsIgnoreCase("ENABLED")) national.setSwing(true);
}
}Z2MQTTからのメッセージ
一方、エアコンのフラップに取り付けた接触センサーからは、フラップの開閉にともないZigbeeに情報が流れます。それをZigbee2MQTTが受け取り、以下のメッセージをMQTTに流します。
- zigbee2mqtt/NationalFlap : 接触センサ値をZ2Mがpub. フラップ開閉
ESP32では、このメッセージを受け取り、フラップが開いた場合は（センサー値はfalse）エアコンの電源はOnになり、フラップが閉じた場合は（true）エアコンがOffになったと判断し、それぞれの状態をHomeKitにMQTT経由で知らせます。
ESP32のプログラムでは、Z2MQTTからのメッセージを受け取った場合のコールバック関数として、onMessageReceivedF()関数を用意しました。以下にこれを示します。
void onMessageReceivedF(const String& topic, const String& message) {
DeserializationError error = deserializeJson(doc, message);
if(error) {
client->publish(DEBUG,"JSON deserialization error.");
}
else if(doc["contact"] == true) { //flap is closed (power off
national.updateState( false );
client->publish(PUBTOPICF,"false");
}
else if(doc["contact"] == false) { //flap is open (power on)
national.updateState( true );
client->publish(PUBTOPICF,"true");
}
}
接触センサーからパブリッシュされるメッセージはJSON形式なので、JSONの読み取りをしています。フラップの開閉が検出された場合、エアコンクラスであるIRNationalのupdateState()メソッドを呼び出します。これで、IRNationalが内部的に保持している電源On/Off状態を書き換えます。さらに電源状態が変更された場合は、このことをHomeKitに知らせるべく、zigbee2mqtt/irNational/get/ActiveトピックスにtrueもしくはfalseのMQTTメッセージを送ります。
室温測定
メインのloop()では、publishDHT()という関数を呼び出してます。publishDHT()では、10秒ごとにDHT20のデータを読み、値が変化していたらMQTTに新しい気温・湿度の値をパブリッシュします。また変化がなくても、5分に1回は最新の気温・湿度の値をパブリッシュします。
//IR Remo and MQTT: read DHT20 and publish results
//check every 10 sec.
//if temp or humi change publish soon, otherwise publish every 5 min.
void publishDHT() {
char buff[64];
static int count10=0; //counts up in every 10 sec.
float humi, temp;
static int oldhumi=0, oldtemp=0; //previous value
int newhumi, newtemp; //new value
if(millis() - dht.lastRead() < 10000) return;//do nothing < 10 sec.
count10++; //count up 10 s counter
if(DHT20_OK != dht.read()){
client->publish(DEBUG,"DHT20 Read Error.");
return; //sensor error, do nothing.
}
//read the current temp and humi
humi=dht.getHumidity();
newhumi=round(humi);//int version
temp=dht.getTemperature();
newtemp=round(temp * 10);//int version (x10)
//if measurement changes or 300 seconds passed
if((oldtemp != newtemp) || (oldhumi != newhumi) || (count10 >= 30)){
oldtemp=newtemp;
oldhumi=newhumi;
sprintf(buff, "{\"temperature\":%.1f,\"humidity\":%.0f}", temp, humi);
client->publish(PUBTOPICT,buff);
count10=0; //reset counter
}
}
void loop() {
ArduinoOTA.handle(); //loop for OTA
client->loop(); //loop for MQTT
publishDHT(); //publish temp and humi if needed
}
この結果、zigbee2mqtt/irNational/getトピックスに、{“temperature”:23.4,”humidity”:52}のようなメッセージが流れます。これをHomebridge, HomeKitが読み取り、エアコンアクセサリの室温表示に反映します。
Homebridgeの設定
これでESP32が、MQTTメッセージを受け取り、赤外線パターンを送出してくれるようになります。そのMQTTメッセージを、HomeKitに橋渡しするために、HomebridgeにMQTTThingプラグインを入れて、以下のように設定します。
{
"type": "heaterCooler",
"name": "NationalAC",
"url": "mqtt://localhost:1883",
"topics": {
"setActive": "mqttthing/irNational/set/Active",
"getActive": "mqttthing/irNational/get/Active",
"setCoolingThresholdTemperature": "mqttthing/irNational/set/CoolingThresholdTemperature",
"getCurrentTemperature": "mqttthing/irNational/get$.temperature",
"setHeatingThresholdTemperature": "mqttthing/irNational/set/HeatingThresholdTemperature",
"setRotationSpeed": "mqttthing/irNational/set/RotationSpeed",
"setTargetHeaterCoolerState": "mqttthing/irNational/set/TargetHeaterCoolerState",
"setSwingMode": "mqttthing/irNational/set/SwingMode"
},
"accessory": "mqttthing"
},赤外パターンを確認する
このスマートリモコンで、実際に赤外線信号パターンを送出して、それをオリジナルのリモコンと比較しました。
オリジナルのリモコンが送出したパターンを読み取った結果を、再度以下に示します。冷房、27度、風量自動、風向指定無しの設定で、On/Offボタンを押した時のパターンです。
これに対して、同じ設定でESP32が生成したパターンを以下に示します。上のリモコンパターンと一致していますので、正しく生成できたようです。
Swing on/offの信号も比較しました。以下は、swing offに相当する「風向切り替え」の、オリジナルリモコンパターンとESP32の生成パターンです。0x02023030 を4回繰り返しています。
これも、オリジナルとESP32のパターンが一致していることを確認できました。
HomeKitから使う
以上のようにHomebridgeを設定し、ESP32を動作させると、HomeKitからエアコンアクセサリが見えるようになります。
これをクリックしてOn/Offできますし、温度設定、運転モード設定も可能です。
風量も設定できますし、風向のスウィングOn/Off（首振り）も動作しました。
また、例えば動作中に、本来のリモコンを使ってOffにすると、フラップが閉じ、それが接触センサが検出されるので、HomeKitにも反映されます。アクセサリの状態がOnからOffになります。
このリモコンは、前述のように電源On/Offがトグルする方式なので、正しいOn/Off動作がリモコン側からは不明です。でもフラップのセンサーにより本来のOn/Off状態を把握できるので、HomeKitアクセサリとして正しく動作します。
まとめ
古いナショナルのエアコンのために、スマートリモコンをESP32でDIYしました。電源がトグル方式で特殊なために、フラップの開閉を検出するZigbee接触センサを使い、電源On/Off状態を把握できるようにしました。HomeKitから正しく使えることを確認しました。
赤外線スマートリモコンは、コマンドが正しく機器に伝達されたことを確認できません。また、他のリモコンなどで操作されると、機器の状態を把握できなくなってしまいます。今回はフラップの開閉で電源On/Offを検出するようにしました。ただ、運転モード、温度、風の設定状態までは反映していません。SwitchBotのスマートリモコンでは他のリモコンからの赤外線信号を検出して、この問題に対応する予定らしいです。注目したいと思います。
