前回の記事で、古い Intel NUC に Frigate をインストールしました。
Frigate は、カメラの映像から AI で人や車を検知します。この検知結果を MQTT で Raspberry Pi に送り、Homebridge の mqttthing プラグインで受け取ると、Apple Home の人感センサーとして使えます。今回はその手順と、設定でつまずいたところをまとめます。
FrigateのMQTT機能を使う
Frigateには、動作状況の情報をMQTTに流したり、MQTTから指示を受けとる機能があります。私の環境では、Raspberry Piで、HomebridgeとMosquittoが動いています。このMosquittoをMQTTブローカーとして指定してみました。config.ymlの冒頭で、
mqtt:
enabled: true
host: <Raspberry PiのIP>
port: 1883
user: 'xxxxxxxx' #user/passwordを指定している場合
password: 'xxxxxxxx' #user/passwordを指定している場合
stats_interval: 300 # 5分ごと
と設定すると、MQTT機能が動き始めます。Raspberry Piで、
$ mosquitto_sub -u xxxxxxxx -P xxxxxxxx -t 'frigate/#' -vとすれば、Frigateが流しているMQTTメッセージの全てを閲覧できます。最初見たときに、割と頻繁に長々とした状況情報が流れてきて、邪魔でした。MQTT通信を圧迫するのではと思ったので、上の設定では5分ごとに制限しました。
Frigateには、AIによる物体検知結果をMQTTメッセージで流す機能があります。試してみました。その準備として、Frigate UIで、カメラの検出機能をOnにして（下の状態ではOff）、
検出する物体を（人や車など）指定します。
そうすると、例えばカメラ名frontで人が1名検出されると、
frigate/front/person 1というように、frigate/frong/personトピックに、人数がメッセージとして流れます。これを、Homebridgeで取り込めば、人を検出するセンサーを作ることができます。猫が検出されれば、
frigate/front/cat 1というトピックにメッセージが流れるので、猫センサーにもなります。
HomeKitのセンサーにする

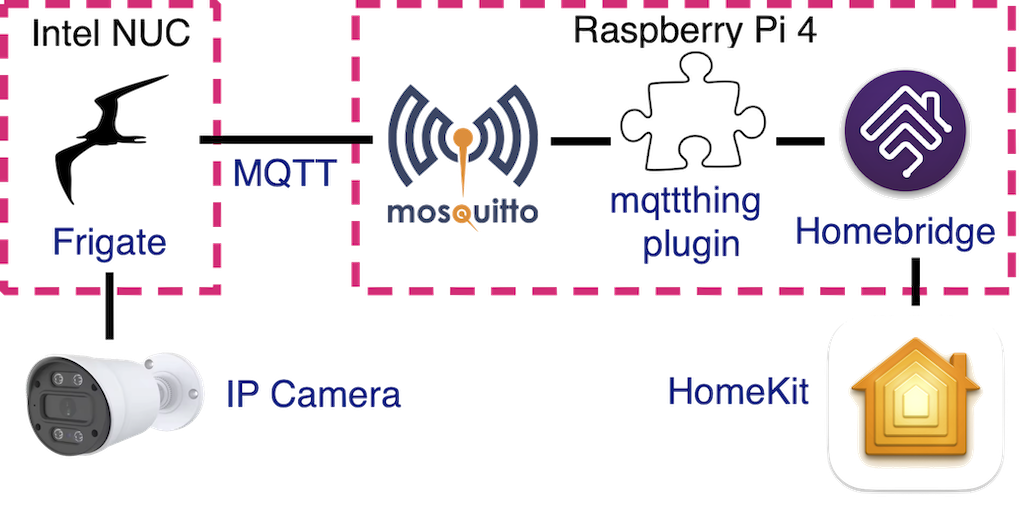

構成は以下になります。Intel NUCで動作しているFrigateが、人を検出すると、Raspberry Piで動作しているMQTTブローカーMosquittoに人数情報メッセージが流れます。これをHomebridgeのmqttthingプラグインで受け取り、HomeKitのoccupancySensorとして機能させます。なお、日本語版ホームアプリではoccupancySensorは「人感センサー」として表示されるので、以下「人感センサー」と呼びます。
Homebridgeのmqttthing pluginの設定は以下にします。Claudeがサクッと書いてくれました。
"accessories": [
{
"accessory": "mqttthing",
"type": "occupancySensor",
"name": "Front Person",
"username": "xxxxxxxx",
"password": "xxxxxxxx",
"topics": {
"getOccupancyDetected": {
"topic": "frigate/front/person",
"apply": "return message > 0;"
},
"getStatusActive": {
"topic": "frigate/available",
"apply": "return message === 'online';"
}
}
},topic, applyを使った書き方は、知らなかったのですが、applyの中には、JavaScriptのプログラムを1行にまとめて書けるそうです。MQTTのメッセージがmessageに入っているので、これを処理して、結果をreturnで返せば良いです。上のgetOccupancyDetectedに関して言うと、applyは、messageが0より大きければ（1人以上なら）trueを、そうでなければfalseを返す処理です。ちなみに、codecという方法もあって、こちらは別ファイルに複数行からなるJavaScriptの処理が書けるそうです。
人感センサーを使ってみる

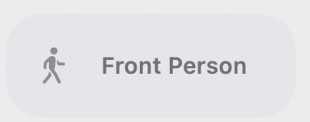

config.jsonを保存して、Homebridgeを再起動すると、iPhoneやMacのホーム.appにセンサーが現れます。画面上の、「人感」のアイコンをクリックすると
上で定義したFront Personという人感センサーが見えます。

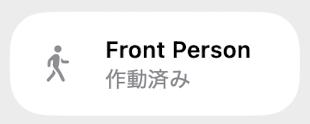

Frigateが人を検出し、frigate/front/personトピックに1以上のメッセージが流れると、センサーが反応します。
これまで、人感センサーとして焦電センサーやミリ波センサーを使ってきましたが、誤動作が多いのが悩みでした。焦電センサーは、人が止まっていると反応しませんし、ミリ波センサーは電波の揺らぎで誤動作することがありました。カメラの AI は「人の形をしているか」を見て判定するので、より理想に近い人感センサーになると思います。
FrigateのMQTTトピック一覧
Frigateが提供するMQTT機能をまとめておきます。
Frigateがpubするメッセージ
Frigateがパブリッシュする主なトピック／メッセージは、次の通りです。
| トピック | メッセージの内容 |
|---|---|
frigate/<カメラ名>/person |
そのカメラに映っている人の数(0、1、2…)。人数が変わったときだけ送られる。personの他に、car, catなど可。allとすれば検出対象のすべて。 |
frigate/<カメラ名>/person/active |
そのカメラに映り動いている人の数(0、1、2…)。人数が変わったときだけ送られる。personの他に、car, catなど可。allとすれば検出対象のすべて。 |
frigate/<カメラ名>/motion |
今、動きがあるかどうか(ON / OFF) |
frigate/<カメラ名>/person/snapshot |
人を検知したときの静止画(JPEG のバイナリ) |
frigate/reviews |
アラートの開始・更新・終了の詳細(JSON) |
frigate/<カメラ名>/detect/state |
検知の機能がオンかオフか。.../detect/set に ON / OFF を送ると切り替えられる |
frigate/available |
Frigate が動いているか(online / offline) |
frigate/<カメラ名>/status/... |
生存確認の online。頻繁に届く |
Frigateがsubするメッセージ
以下は、Frigate が受け取るメッセージの一部です。実際に全てを確認したわけではありませんので、注意して使ってください。
| 送るトピック | 送る値 | 何ができるか |
|---|---|---|
frigate/<カメラ名>/enabled/set |
ON / OFF |
カメラそのものを有効・無効にする。オフにすると、映像の取得、録画、検知がすべて止まる。在宅中に室内カメラを完全に止めたいときに |
frigate/<カメラ名>/detect/set |
ON / OFF |
AI による物体検知。オフにすると、人の検知と person などのメッセージが止まる |
frigate/<カメラ名>/recordings/set |
ON / OFF |
録画の制御 |
frigate/<カメラ名>/snapshots/set |
ON / OFF |
検知したときの静止画の保存 |
frigate/<カメラ名>/motion/set |
ON / OFF |
動き検知(検知がオンの間はオフにできない) |
frigate/<カメラ名>/review_alerts/set |
ON / OFF |
アラートの作成。録画や検知は続けたまま、アラートだけを止めたいときに |
frigate/<カメラ名>/notifications/set |
ON / OFF |
Frigate のブラウザのプッシュ通知(通知を設定している場合) |
frigate/<カメラ名>/notifications/suspend |
分数 | プッシュ通知を、指定した分数だけ止める |
frigate/<カメラ名>/ptz |
preset_<名前> など |
PTZ(首振り)カメラを、登録した位置に動かす |
frigate/restart |
(何でもよい) | Frigate を再起動する |
多くは .../set に送ると、結果が同じ名前の .../state で返ってきます。Frigateがstateを返すトピックには、以下のものがあります。これに対になったsetトピックで、stateの状態を変更できると考えられます。
frigate/front/enabled/state ON
frigate/front/recordings/state ON
frigate/front/snapshots/state OFF
frigate/front/audio/state OFF
frigate/front/audio_transcription/state OFF
frigate/front/detect/state ON
frigate/front/motion/state ON
frigate/front/improve_contrast/state ON
frigate/front/ptz_autotracker/state OFF
frigate/front/motion_threshold/state 30
frigate/front/motion_contour_area/state 10
frigate/front/birdseye/state ON
frigate/front/birdseye_mode/state OBJECTS
frigate/front/review_alerts/state ON
frigate/front/review_detections/state ON
frigate/front/object_descriptions/state OFF
frigate/front/review_descriptions/state OFFこれを元に、Homebridgeで設定すれば、Apple Homeから録画をOn/Offするスイッチを作成したり、さらには、「最後の人が出かけたら室内カメラの録画をオン、帰宅したらオフ」というようなオートメーションをHomeKitで作ることができます。
まとめ
Frigate は、設定により、MQTT に検知結果を流してくれます。そこで、Frigateの人検知結果を、Homebridge の mqttthing プラグインで受け取り、Apple HomeKit の人感センサーにしました。焦電センサーやミリ波センサーより誤報が少ない、理想に近い人感センサーになりました。このほか、自動車センサー、自転車センサー、猫センサーなど作れそうです。本来のNVRとしてだけでなく、AIセンサーとしても有効利用できると思います。
また、MQTTメッセージで、Frigateの機能をコントロールすることもできます。録画のOn/Offボタンやその自動化などが可能です。
付録：Frigate設定ファイルからパスワードを隠す
本文の、Frigate設定ファイル、config.ymlの例では、MQTTのユーザ・パスワードを平文で記載しました。一方で、IPカメラのユーザ・パスワードは、.envファイルに書き込んで、config.ymlからは隠してました。MQTTのユーザ・パスワードも、同様に、.envファイルに書いておくことができます。パスワードが目に触れる機会を減らせるので、より安全です。
まずは、~/frigate/.envに、MQTTの情報を、FRIGATE_MQTT_USER、FRIGATE_MQTT_PASSWORDとして追記しておきます。そして、docker compose up -d でコンテナを作り直します。
cd ~/frigate
cat >> .env << 'EOF'
FRIGATE_MQTT_USER=ユーザー名
FRIGATE_MQTT_PASSWORD=パスワード
EOF
docker compose up -d次に、Frigate の config.yml の mqtt: に、Mosquitto ユーザー名とパスワードを、.envに書いた名前を {…} の中に入れて参照します。
mqtt:
enabled: true
host: <Raspberry PiのIP>
port: 1883
user: "{FRIGATE_MQTT_USER}"
password: "{FRIGATE_MQTT_PASSWORD}"
stats_interval: 300ここで2点、注意する点があります。
- .env を書き換えたら、docker compose up -d でコンテナを作り直す必要があります。.env の中身はコンテナを作るときに環境変数として渡されるので、docker compose restart や web UI の「保存後再起動」では反映されません。
- 変数の名前は FRIGATE_ で始める必要があります。Frigate は、この名前で始まる環境変数だけを置き換えます。
